ちょっと、そこ！油圧軸流ポンプのサプライヤーとして、私はこれらのポンプについてよく質問を受けます。よく寄せられる質問の 1 つは、「油圧軸流ポンプを直列構成で使用できますか?」というものです。さて、早速本題に入り、これを分解してみましょう。
まず、油圧軸流ポンプとは何かについて簡単に説明します。プロペラのような羽根を使って流体を移送するポンプの一種です。流体はインペラの軸と平行に流れます。これが「軸流」部分の由来です。これらのポンプは、高流量と比較的低い揚程が必要な用途に最適です。これらは、水処理、灌漑、さらには一部の工業プロセスなど、あらゆる種類の産業で使用されています。
さて、主な質問は、これらのポンプを直列構成で使用することです。直列構成とは、1 つのポンプの出力が次のポンプの入力になるように、複数のポンプを順番に接続することを意味します。ポンプを直列で使用する主なアイデアは、総揚程を増やすことです。ポンプを直列に接続すると、流量はほぼ同じままですが、個々のポンプの揚程が合計されます。
では、油圧軸流ポンプは直列構成で使用できるのでしょうか？簡単に言うと「はい」ですが、留意する必要があることがいくつかあります。
油圧軸流ポンプを直列で使用する利点
最大の利点の1つは、ヘッドの増加です。アプリケーションで 1 つのポンプで提供できるよりも高い揚程が必要な場合は、ポンプを直列で使用することが優れた解決策となる可能性があります。たとえば、水をより高い標高または長距離にポンプで送り出す必要がある配水システムでは、直列構成は必要な圧力を達成するのに役立ちます。
もう 1 つの利点は、それが提供する柔軟性です。単一のポンプから始めて、ニーズの変化に応じてポンプを直列に追加できます。これは、セットアップ全体を交換することなくポンプ システムをスケールアップできる、費用対効果の高い方法となります。
課題と考慮事項
ただし、油圧軸流ポンプを直列で使用する場合には、いくつかの課題もあります。主な問題の 1 つはポンプのマッチングです。シリーズ内のすべてのポンプは同様の性能特性を備えている必要があります。 1 つのポンプの流量 - 揚程曲線が他のポンプと大きく異なる場合、キャビテーション、振動、効率の低下などの問題が発生する可能性があります。
キャビテーションは大きな懸念事項です。これは、ポンプ内の圧力が流体の蒸気圧を下回ると発生し、気泡が発生します。これらの気泡は崩壊し、ポンプのコンポーネントが損傷する可能性があります。ポンプを直列に接続すると、圧力変化がより複雑になり、キャビテーションのリスクが高まります。
もう 1 つの考慮事項は制御システムです。すべてのポンプが最適な位置で動作していることを確認するには、適切な制御システムを導入する必要があります。これには、ポンプの速度を調整したり、バルブを使用して流量を調整したりする必要がある場合があります。
現実世界のアプリケーション
油圧軸流ポンプを直列で使用することが合理的な実際のアプリケーションをいくつか見てみましょう。大規模な灌漑プロジェクトでは、多くの場合、水を長距離にわたってさまざまな標高まで汲み上げる必要があります。ポンプを直列に使用することで、必要なすべてのエリアに水を確実に届けることができます。
工業用冷却システムでは、大量の水を特定の圧力で循環させる必要があるため、直列接続されたポンプを使用して要件を満たすことができます。
シリーズ構成の油圧軸流ポンプの種類
直列で使用できるさまざまなタイプの油圧軸流ポンプがあります。たとえば、自吸式軸流ポンプ素晴らしいオプションです。自動的に呼び水を行うことができるため、ポンプが液面より上に配置される可能性がある用途で非常に役立ちます。

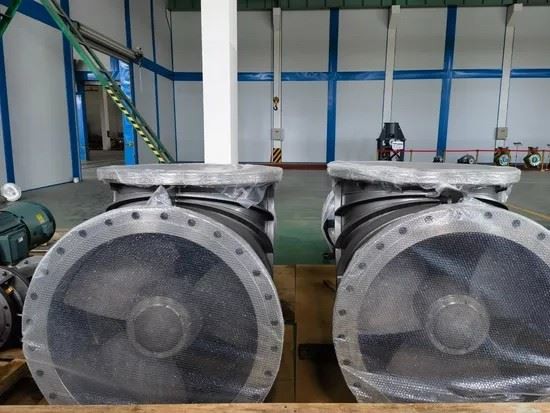

の薬液注入軸流ポンプは別のタイプです。化学物質の正確な投与を処理できるように設計されており、連続して使用すると、より広い領域に正確に投与するために必要な圧力を提供できます。
の真空遠心軸流ポンプ真空ポンプと遠心ポンプの機能を組み合わせたものです。このタイプのポンプは、特に低圧の流体を扱う必要がある用途において、直列構成で非常に効果的です。
シリーズ構成のセットアップ方法
油圧軸流ポンプの直列構成をセットアップするには、慎重な計画が必要です。まず、アプリケーション要件に基づいて適切なポンプを選択する必要があります。ポンプの流量 - 揚程曲線を必ずチェックして、互換性があることを確認してください。
次に、ポンプを正しい順序で取り付ける必要があります。最初のポンプの出力は 2 番目のポンプの入力に接続され、以下同様に接続されます。システムを監視および制御するために、適切なバルブとセンサーを取り付ける必要もあります。
メンテナンスとトラブルシューティング
ポンプを直列で使用する場合、メンテナンスは非常に重要です。ポンプに磨耗の兆候がないか定期的にチェックし、必要に応じてフィルターを掃除または交換してください。
流量の減少や振動の増加などの問題が発生した場合は、いずれかのポンプに問題がある兆候である可能性があります。個々のポンプを確認して問題を特定します。インペラの詰まり、シールの磨耗、または制御システムの問題が原因である可能性があります。
結論
結論として、油圧軸流ポンプは間違いなく直列構成で使用できます。これにはヘッドと柔軟性の向上という利点がありますが、対処する必要のある課題もいくつかあります。ポンプを慎重に選択し、システムを正しくセットアップし、定期的なメンテナンスを実行することで、直列接続された油圧軸流ポンプ システムを最大限に活用できます。
当社の油圧軸流ポンプについて詳しく知りたい場合、またはシリーズ構成での使用についてご質問がある場合は、お気軽にお問い合わせください。当社は、お客様のニーズに最適なポンプ ソリューションを見つけるお手伝いをいたします。会話を始めて、お客様の要件を満たすためにどのように協力できるかを考えてみましょう。
参考文献
- ポンプハンドブック、Karassik et al.
- 油圧機械: 設計、操作、およびメンテナンス、Subhash C. Kothari。
