立形斜流ポンプのサプライヤーとして、お客様から単段式立形斜流ポンプと多段式立形斜流ポンプの違いについての問い合わせをよく受けます。これらの違いを理解することは、さまざまなアプリケーションで正しい選択を行うために非常に重要です。このブログでは、両方のタイプのポンプの特徴、利点、および適切なシナリオについて詳しく説明します。
動作原理
まず、立形斜流ポンプの基本的な動作原理を理解しましょう。あ立型斜流ポンプ遠心ポンプと軸流ポンプの両方の機能を組み合わせています。遠心力と、流体を半径方向と軸方向の両方に押すように角度を付けられたインペラーブレードによって生成される揚力の組み合わせによって、流体にエネルギーを与えます。
単段垂直斜流ポンプにはインペラが 1 つだけあります。流体はポンプに入り、この単一のインペラを通過してポンプから排出されます。インペラは流体を加速し、速度と圧力を高めます。このシンプルな設計により、操作と保守が比較的簡単になります。
一方、多段立型斜流ポンプは、複数の羽根車を直列に配置して構成されています。流体は各インペラを順番に通過します。各インペラは流体により多くのエネルギーを加えるため、単段ポンプと比較して全体の圧力がより高くなります。流体はあるステージから次のステージに移動し、ポンプ内を進むにつれて圧力が徐々に高まります。
性能特性
揚程と流量
ポンプの揚程とは、ポンプが流体を持ち上げることができる高さを指し、流量とは、ポンプが単位時間当たりに送出できる流体の体積を指します。
単段垂直斜流ポンプは、一般に、比較的低い揚程から中程度の揚程と高い流量が必要な用途に適しています。大量の液体を短距離または適度な高さまで効率的に移動できます。たとえば、水を水源から近くの田畑に移送する必要がある灌漑システムでは、単段ポンプで適切な揚程で必要な流量を供給できます。
ただし、多段立型斜流ポンプは高揚程を実現するように設計されています。大きな抵抗に抗して流体を高いところまで、または長距離にわたってポンプで送り出す必要がある用途に対応できます。高層ビルの給水システムや深井戸ポンプでは、多くの場合、多段ポンプが好んで選択されます。同じ入力電力の単段ポンプと比較すると流量は低いかもしれませんが、はるかに高い圧力を生成できます。
効率
効率は運転コストに直接影響するため、ポンプを選択する際の重要な要素です。単段垂直斜流ポンプは通常、特に高流量および低から中程度の揚程で動作する場合、設計時点で高い効率を示します。シンプルな設計により内部損失が低減され、入力電力の大部分を有用な仕事に変換できます。
多段ポンプは、内部コンポーネントが追加されたり流路が複雑になったりするため、流量が低くなると効率が低下する場合があります。ただし、高揚程の用途では、非常に大きなインペラを備えた単段ポンプを使用する場合と比較して、より少ない電力消費で必要な揚程を達成できるため、単段ポンプよりも効率的になる可能性があります。
構造設計
建設の複雑さ
単段立型斜流ポンプは比較的単純な構造をしています。主に単一の羽根車、ケーシング、シャフト、ベアリングで構成されています。このシンプルさにより、製造、設置、保守が簡単かつ安価になります。故障する可能性のあるコンポーネントが少なくなり、交換部品が通常より簡単に入手できるようになります。
対照的に、多段ポンプは構造がより複雑です。適切な動作を確保するには、複数のインペラを正確に位置合わせするとともに、追加のシールとベアリングが必要です。製造プロセスはより複雑で、設置にはより多くのスキルと細部への注意が必要です。 1 つのステージで問題が発生するとポンプ全体の性能に影響が出る可能性があるため、メンテナンスもより困難になる可能性があります。
スペース要件
通常、単段ポンプのサイズはよりコンパクトです。占有床面積が少ないため、小規模な工業プラントや移動式ポンプユニットなど、スペースが限られている用途では有利です。
多段ポンプは、複数のインペラと関連コンポーネントが存在するため、より大型でかさばります。専用のポンプ室や広い設置面積が必要になる場合があります。ただし、垂直設計であるため、他のタイプのポンプに比べて比較的限られたスペースに設置することができます。
アプリケーションシナリオ
単段縦型斜流ポンプ
- 灌漑: 前述したように、単段ポンプは灌漑システムに最適です。川や井戸などの水源から大量の水を素早く田畑に運ぶことができます。高い流量により、田畑にタイムリーに十分な水が供給されます。
- 排水: 洪水が発生しやすい地域または低地地域では、単段ポンプを排水目的に使用できます。過剰な水を地面から迅速に除去し、浸水や作物やインフラへの損傷を防ぐことができます。
- 工業用冷却水循環: 多くの工業プロセスでは、冷却水の継続的な供給が必要です。単段ポンプは冷却システムに水を効率的に循環させ、機器の適切な温度を維持します。
多段縦型斜流ポンプ
- 高層ビルの給水：高層ビルでは上層階への給水に多段ポンプが不可欠です。重力に打ち勝つのに必要な高圧を生成し、水を最上階まで十分な圧力で届けることができます。
- 深層井戸の汲み上げ: 深井戸から水を抽出する場合、多段ポンプを使用すると、深いところから水を汲み上げることができます。高い揚程を生成する能力により、この困難な用途に適しています。
- 発電所の復水: 発電所では、凝縮水を復水器からボイラーに戻すために多段ポンプが使用されます。このプロセスの高圧要件は、多段ポンプによって十分に満たされます。
製品例

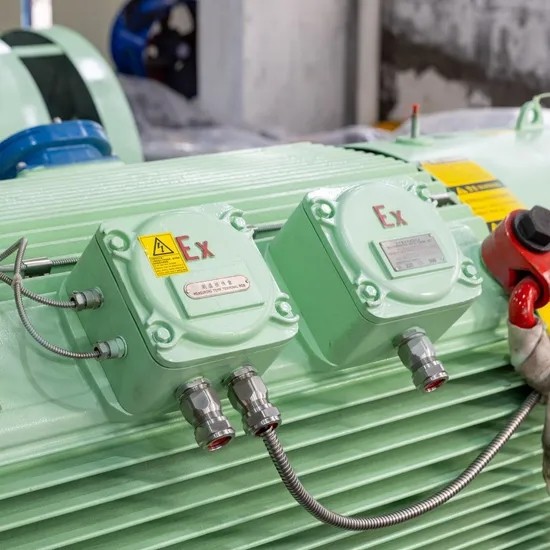

当社は、お客様のさまざまなニーズを満たすために、幅広い立形斜流ポンプを提供しています。単一ステージのアプリケーションの場合、砂利脱水循環斜流ポンプが人気です。砂利処理工場における効率的な脱水と循環のために設計されています。高い流量と信頼性の高い性能により、砂利を多く含む水の摩耗性の性質を効果的に処理できます。
複数段階の要件については、下水用遠心斜流ポンプ素晴らしいオプションです。下水の長距離輸送や高所処理施設への高揚程ポンプが必要な下水処理場に適しています。
結論
要約すると、単段垂直斜流ポンプと多段垂直斜流ポンプの主な違いは、動作原理、性能特性、構造設計、および用途シナリオにあります。単段ポンプはシンプルで、低揚程から中程度の揚程および高流量の用途に効率的であり、設置コストとメンテナンスコストが低くなります。一方、多段ポンプは高揚程を実現できますが、設計がより複雑で、設置やメンテナンスの際により多くの注意を必要とします。
単段垂直斜流ポンプと多段垂直斜流ポンプのどちらを選択するかについては、必要な揚程、流量、空きスペース、予算など、アプリケーションの特定の要件を考慮することが重要です。当社の専門家チームは、お客様が正しい決定を下せるよういつでもお手伝いいたします。弊社の立型斜流ポンプにご興味がございましたら、またポンプの選定についてご不明な点がございましたら、お気軽にご相談・調達交渉をお願いいたします。
参考文献
- ポンプハンドブック、IJ 州カラシック、JP メッシーナ、PE クーパー、CC ヘルド (2008)。
- 遠心ポンプ: 設計と応用、ステパノフ、AJ (1957)。
